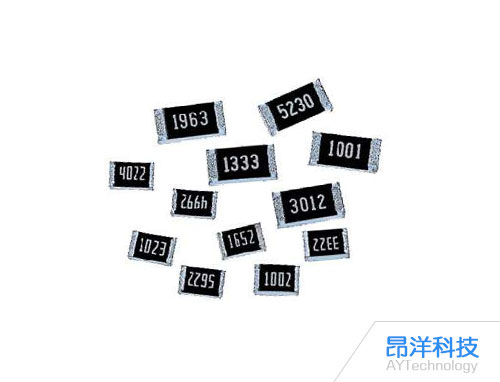

大毅電阻的尺寸規格涵蓋多種常見貼片封裝類型，具體如下：

一、主流貼片封裝尺寸

大毅電阻采用國際通用的EIA（美國電子工業協會）標準封裝，以英制代碼表示尺寸，常見型號包括：

0201：長0.02英寸（0.6mm），寬0.01英寸（0.3mm），適用于超小型化電路設計，如智能穿戴設備。

0402：長0.04英寸（1.0mm），寬0.02英寸（0.5mm），廣泛用于消費電子、通信設備等對空間要求嚴格的場景。

0603：長0.06英寸（1.6mm），寬0.03英寸（0.8mm），平衡了尺寸與功率承載能力，適用于電源管理、電池保護電路。

0805：長0.08英寸（2.0mm），寬0.05英寸（1.25mm），功率與散熱性能更優，常用于工業控制、汽車電子等領域。

1206：長0.12英寸（3.2mm），寬0.06英寸（1.6mm），大功率型號（如1W）可滿足電流采樣、電機驅動等高功耗需求。

2010：長0.20英寸（5.0mm），寬0.10英寸（2.5mm），適用于需要更高功率密度的場景，如光伏逆變器、充電樁。

2512：長0.25英寸（6.4mm），寬0.12英寸（3.2mm），最大功率可達3W，是工業電源、汽車電子中大電流采樣的首選。

二、尺寸與功率的對應關系

大毅電阻的功率承載能力隨尺寸增大而提升，典型規格如下：

0402：1/16W（0.0625W）

0603：1/10W（0.1W）

0805：1/8W（0.125W）至1/4W（0.25W）

1206：1/4W（0.25W）至1W

2010：3/4W（0.75W）至1W

2512：1W至3W

三、特殊應用場景的尺寸擴展

超小尺寸：0201封裝（0.6mm×0.3mm）適用于高密度集成電路，如手機主板、藍牙耳機等。

大功率需求：2512封裝（6.4mm×3.2mm）支持3W功率，滿足工業電機驅動、電動汽車充電模塊等場景。

抗浪涌設計：部分型號（如RLM系列）通過優化封裝結構，在相同尺寸下提升浪涌承受能力，例如1206封裝可抵御3kV浪涌沖擊。

四、封裝尺寸與選型建議

空間受限場景：優先選擇0201或0402封裝，但需注意功率限制（通常≤0.1W）。

電流采樣應用：1206或2512封裝結合低阻值（如1mΩ至50mΩ）合金電阻，可實現高精度電流檢測。

工業環境：2512封裝因散熱性能優異，適合長期高負荷運行，如變頻器、伺服驅動器等。
