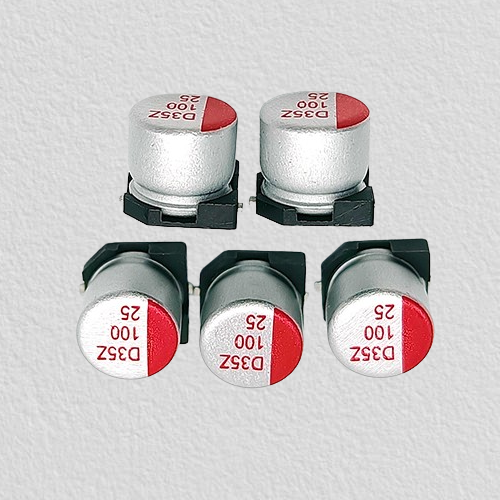

貼片電解電容的封裝尺寸與散熱性能密切相關，封裝尺寸越大，通常散熱性能越好，但需結合材質、結構、電路設計等因素綜合考量。以下是具體分析：

1. 封裝尺寸對散熱性能的直接影響

散熱面積與熱阻：

封裝尺寸越大，電容的表面積越大，熱量散發速度越快。例如，1210封裝(3.2×2.5mm)的散熱面積是0402封裝(1.0×0.5mm)的約16倍，熱阻更低，允許的功率耗散更高。根據功率耗散公式 P=I2×ESR，大封裝電容在相同電流下溫升更小，散熱性能更優。

介質層厚度與耐壓：

大封裝電容通常采用更厚的介質層，可承受更高電壓沖擊，同時減少內部電場集中，降低局部過熱風險。例如，1206封裝電容的耐壓可達200V，而0402封裝通常為50V，高電壓下大封裝電容的散熱穩定性更佳。

2. 封裝尺寸與散熱相關參數的關系

等效串聯電阻（ESR）：

ESR是電容內部等效電阻，直接影響發熱量。大封裝電容的ESR通常更低(如1206封裝ESR可低至幾毫歐)，電流通過時產生的熱量更少，散熱壓力更小。

紋波電流能力：

紋波電流是電容在交流電路中承受的電流波動，大封裝電容的額定紋波電流更高(如1210封裝可達3A以上)，可分散熱量，避免局部過熱。

功率耗散能力：

大封裝電容的功率耗散能力更強(如2512封裝可達1W)，適合高功率場景(如電源適配器、電機驅動)，而小封裝電容(如0201)功率僅50mW，僅適用于低功耗電路。

3. 封裝尺寸對散熱設計的限制

散熱結構優化：

大封裝電容可通過增加壁厚、優化內部結構(如多層電極設計)提高阻抗性能，減少高頻下的感應和串?dāng)_，從而降低發熱。例如，1206封裝電容在高頻電路中表現更穩定，而0402封裝可能因寄生電感導致發熱增加。

散熱措施適配性：

大封裝電容可加裝散熱片、散熱涂層或散熱孔，進一步提升散熱效率。例如，在新能源汽車BMS系統中，1210封裝電容通過散熱片設計，可承受高電流采樣時的熱量積聚。

PCB布局影響：

大封裝電容需更大的PCB空間，若布局過密可能影響空氣流通，反而降低散熱效果。因此，需合理規劃散熱路徑，避免電容周圍元件遮擋氣流。

4. 實際應用中的權衡與選擇

高功率場景：

選擇大封裝電容(如1210、2512)，并加裝散熱措施。例如，在工業電源中，2512封裝電容通過散熱片設計，可承受1W功率耗散，確保長期穩定運行。

高頻電路：

優先選擇中等封裝(如0603、0805)，平衡散熱與寄生參數。例如，在5G射頻模塊中，0603封裝電容通過優化結構設計，在高頻下保持低ESR和低發熱。

微型設備：

采用小封裝電容(如0201、0402)，但需通過降低功率密度或優化電路設計彌補散熱不足。例如，在TWS耳機充電倉中，0402封裝電容通過低功耗設計，避免發熱影響用戶體驗。

5. 材質與工藝對散熱的補充作用

陶瓷材質：

散熱性能優于電解電容，適合高頻場景。例如，C0G/NP0材質電容在-55℃~125℃溫度范圍內容量穩定，散熱效率高，適用于航空航天等高可靠場景。

新型電解紙技術：

通過高純度蝕刻鋁箔+新型電解紙，可縮小電容體積同時保持散熱性能。例如，φ8×10mm規格電容容量提升330μF，體積縮小20%，散熱效率與傳統產品相當。
