電解電容(包括鋁電解電容和鉭電解電容)的容值精度與溫度穩定性是電路設計中需重點關注的參數，其性能直接影響濾波、耦合、儲能等功能的可靠性。今天我們來總結電解電容的容值精度與溫度穩定性分析：

一、容值精度的影響因素

影響因素分析

介質材料特性：

鋁電解電容：以氧化鋁(Al?O?)為介質，其介電常數受工藝控制影響較大，導致容值分散性較高。

鉭電解電容：采用五氧化二鉭(Ta?O?)為介質，介電常數穩定性優于鋁電解，但鉭粉純度、燒結工藝仍會影響容值一致性。

制造工藝偏差：

鋁電解電容的陽極箔蝕刻工藝、電解液配方、卷繞張力等均會導致容值波動。

鉭電解電容的鉭塊壓制密度、錳二氧化錳(MnO?)陰極涂覆均勻性影響容值精度。

額定電壓與容量關系：

高壓電解電容(如450V以上)因介質層厚度增加，容值精度通常低于低壓電容。

大容量電解電容(如1000μF以上)因物理尺寸大，工藝控制難度增加，容值偏差可能擴大。

二、溫度穩定性的影響因素

介質材料的溫度依賴性：

鋁電解電容：氧化鋁介質的介電常數隨溫度升高略有下降，同時電解液黏度變化影響離子遷移率，導致容值在高溫下降低(典型TC為-5%~-15%/100℃)。

鉭電解電容：五氧化二鉭介質的介電常數溫度穩定性優于氧化鋁，但鉭塊與陰極材料的熱膨脹系數差異可能導致高溫下容值漂移。

電解液/聚合物特性：

傳統鋁電解電容使用液態電解液，低溫下黏度增加、離子導電性下降，容值顯著降低(如-40℃時容值可能降至常溫的50%以下)。

固態鉭電解電容采用導電聚合物(如PEDOT)或錳二氧化錳為陰極，低溫性能優于液態鋁電解，但高溫下聚合物可能降解。

封裝結構影響：

貼片式電解電容(如SMD鋁電解)因體積小、散熱差，高溫下容值穩定性可能劣于引腳式電容

帶有溫度補償設計的電解電容(如特殊電解液配方)可改善溫度穩定性。

三、容值精度與溫度穩定性的優化方向

1. 材料與工藝改進

鋁電解電容：

采用高純度鋁箔、優化蝕刻工藝(如隧道蝕刻)提高單位面積容量，縮小容值偏差。

開發寬溫電解液(如含有機溶劑的混合電解液)，擴展低溫工作范圍(-55℃至+125℃)。

鉭電解電容：

使用納米級鉭粉提高燒結密度，減少容值分散性。

采用導電聚合物陰極(如PEDOT:PSS)替代錳二氧化錳，提升高溫穩定性。

2. 結構設計優化

多電容并聯：通過并聯多個小容量電解電容降低整體容值偏差(如并聯3個±20%電容，總容值偏差可縮小至±11.5%)。

溫度補償電路：在電解電容兩端并聯陶瓷電容(如X7R、X5R)，利用陶瓷電容的正溫度系數補償電解電容的負溫度系數。

3. 新型電解電容技術

混合鋁電解電容：結合液態電解液的高容量與固態聚合物的低ESR，實現寬溫、高精度性能(如容值偏差±10%，工作溫度-55℃至+150℃)。

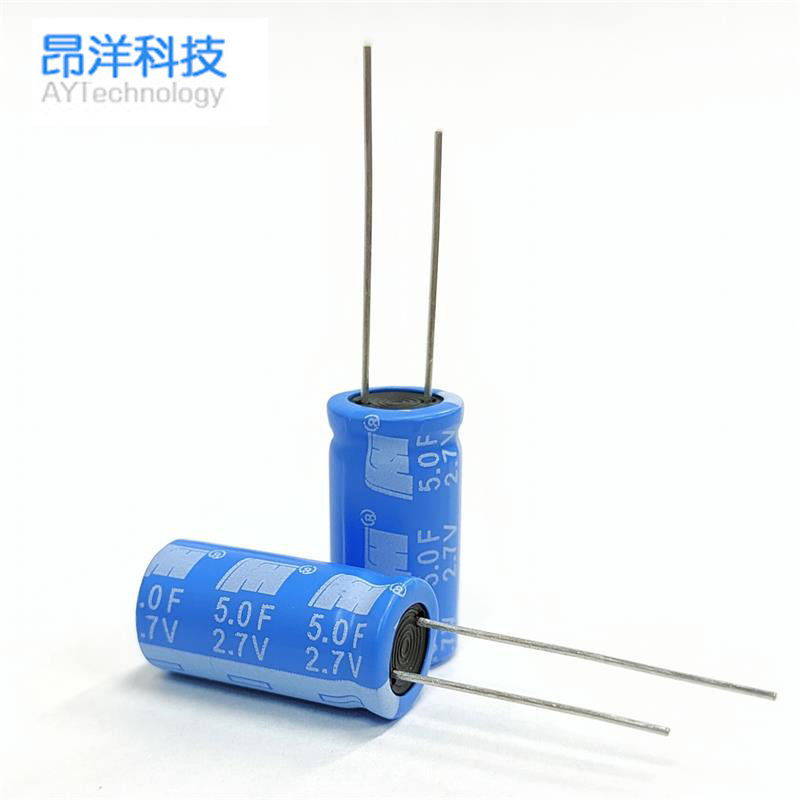

超級電容（EDLC）：雖不屬于傳統電解電容，但其雙電層結構在寬溫范圍內容值穩定性優異(TC<±5%)，適用于儲能場景。
