貼片電容怎么看參數，它有哪些特性？
作者： 昂洋-嬌嬌發表時間：2020-07-30 14:49:27瀏覽量：5193【小中大】
文本標簽：貼片電容怎么看參數

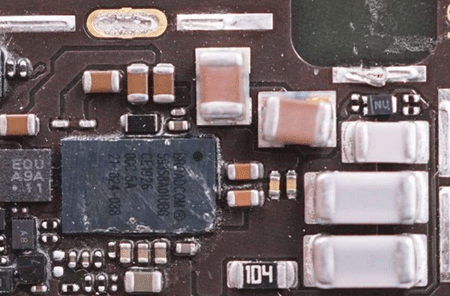

貼片電容目前使用NPO、X7R、Z5U、Y5V等不同的材質規格，不同的規格有不同的用途。而我們要使用哪種貼片電容判斷的方式是參數，只有根據合適的參數才能選對我們需要的產品，下面介紹的是貼片電容的主要特性和參數，供您一覽。
電容的主要特性及參數
（1）容量與誤差：實際電容量和標稱電容量允許的最大偏差范圍。一般使用的容量誤差有：J級±5%，K級±10%，M級±20%。
精密電容器的允許誤差較小，而電解電容器的誤差較大，它們采用不同的誤差等級。
常用的電容器其精度等級和電阻器的表示方法相同。用字母表示：D級—±0.5%；F級—±1%；G級—±2%；J級—±5%；K級—±10%；M級—±20%。
（2）額定工作電壓：電容器在電路中能夠長期穩定、可靠工作，所承受的最大直流電壓，又稱耐壓。對于結構、介質、容量相同的器件，耐壓越高，體積越大。
（3）溫度系數：在一定溫度范圍內，溫度每變化1℃，電容量的相對變化值。溫度系數越小越好。
（4）絕緣電阻：用來表明漏電大小的。一般小容量的電容，絕緣電阻很大，在幾百兆歐姆或幾千兆歐姆。電解電容的絕緣電阻一般較小。相對而言，絕緣電阻越大越好，漏電也小。
（5）損耗：在電場的作用下，電容器在單位時間內發熱而消耗的能量。這些損耗主要來自介質損耗和金屬損耗。通常用損耗角正切值來表示。
（6）頻率特性：電容器的電參數隨電場頻率而變化的性質。在高頻條件下工作的電容器，由于介電常數在高頻時比低頻時小，電容量也相應減小。損耗也隨頻率的升高而增加。另外，在高頻工作時，電容器的分布參數，如極片電阻、引線和極片間的電阻、極片的自身電感、引線電感等，都會影響電容器的性能。所有這些，使得電容器的使用頻率受到限制。
另外，不同品種的電容器，最高使用頻率不同。小型云母電容器在250MHZ以內；圓片型瓷介電容器為300MHZ；圓管型瓷介電容器為200MHZ；圓盤型瓷介可達3000MHZ；小型紙介電容器為80MHZ；中型紙介電容器只有8MHZ。
